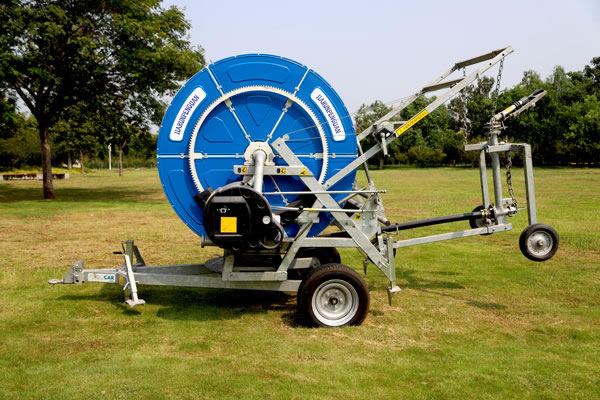

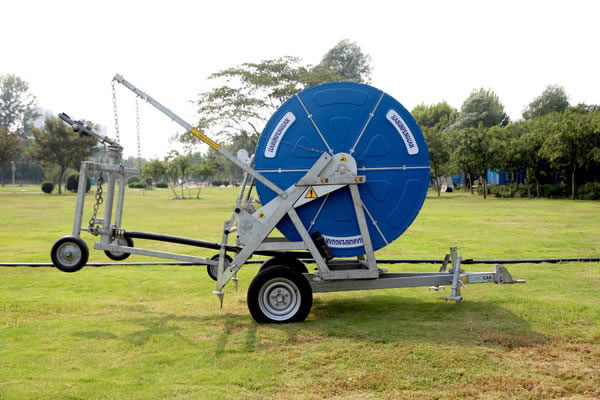

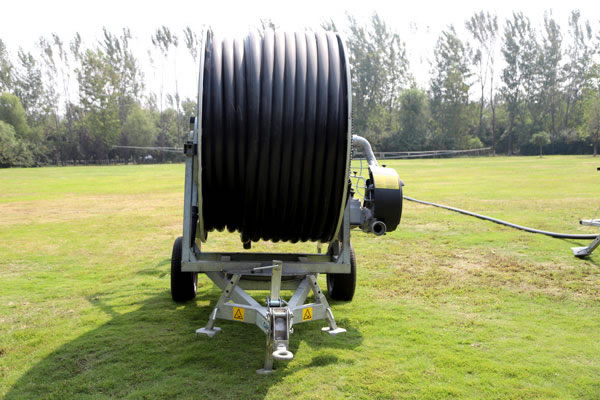

YTJP75-400噴灌機設備標準型
配置：進口噴槍
應用范圍：
農田噴灌、果蔬噴灌、牧草噴灌
甘蔗噴灌、電廠除塵、碼頭除塵
技術參數：
管徑：65、75、90、100mm
幅寬：47-90m
噴灌距離：200-400m
入機壓力：0.3-0.5MPa
控制面積：13-27ha
安裝型式：內螺紋連接
絞盤回收動力
采用扼流式水渦輪驅動，取代國內側沖式水渦輪結構，保證在較低水壓（0.4Mpa）情況下正常作業；其工作原理是高壓水流垂直沖擊葉輪葉片，水流高壓得到充分利用，產出強勁的驅動力，相比測沖式水渦輪在同等水壓下驅動動力提高30%，噴射半徑增加30%。
變速齒輪箱
采用6檔結構設計（行業內都是2檔結構），回收速度可調范圍在4-108m/h,滿足不同作物的澆水量；同等動力條件下，6檔減速齒輪箱比2檔齒輪箱阻力小，等同增加了回收動力。
噴槍
意大利進口西美牌葉輪式噴槍，質量穩定可靠，使用壽命長；霧化效果隨意可調，對作物幼苗無傷害，噴灑均勻度大于95%；
傳動方式
減速齒輪箱向絞盤傳送動力方式為齒輪轉動，相比鏈條傳動方式，齒輪傳動性能穩定可靠，不存在鏈條傳動過程中出現的跳鏈子、斷鏈條或齒圈不平導致鏈條上架等問題。
|
項目 |
指標 |
|||
|
YTJP75-250 |
YTJP75-300 |
YTJP75-400 |
||
|
外形尺寸(Ixbxh)mm |
3490X1800X2620 |
3490X1800X2620 |
3490X1800X2620 |
|
|
PE管外直徑，mm |
75 |
75 |
75 |
|
|
PE管長度，m |
250 |
300 |
400 |
|
|
輪胎/輪韉 |
7.00-12/5.00S |
7.00-12/5.00S |
7.00-12/5.00S |
|
|
噴頭車輪距，mm |
1300-2800 |
1300-2800 |
1300-2800 |
|
|
單 |
工作壓力，Mpa |
0.30～0.50 |
0.30～0.50 |
0.30～0.50 |
|
噴嘴直徑 |
16～24 |
16～24 |
16～24 |
|
|
噴頭工作壓力，Mpa |
0.1～0.30 |
|||
|
流量，m³/h |
15～37 |
|||
|
有效噴灑幅寬，m |
47～74 |
|||
|
噴頭射程，m |
27～43 |
|||
|
桁架式噴頭 |
工作壓力，Mpa |
0.30～0.50 |
||
|
噴嘴個數x直徑 |
13x（3.6～6.4） |
|||
|
噴頭工作壓力．Mpa |
0.10～0.40 |
|||
|
流量，m³/h |
11.4～38.3 |
|||
|
有效嗩灑幅寬，m |
30～34 |
|||
|
噴頭射程，m |
4.0～5.0 |
|||
